機床特點：
機床按軋輥重型機床設計，床身采用三條平行導軌，并采用超音頻淬火，精度保持性好，抗震性好。
機床縱橫向均采用高剛性滾珠絲桿螺母副傳動，可實現軋輥一次對刀，多孔型自動定位連續加工。
采用高性能的數控系統，可實現自動編程，自動實現不同孔型，不同旋向的，任意螺旋升角的加工及雕刻標記。可自動作任意等分分度，任意跳槽，自動刻制廠標、規格代號等標識。
機床克服同類產品床頭箱蝸輪與主軸配合有間歇，影響加工質量缺點。采用了錐面接觸，保證加工時始終無間歇狀態，提高產品的使用壽命。
機床尾座采用了重型機床使用的止退裝置，保證了機床切削過程中，尾座不會有任何位移。也保證了機床的正常使用。
技術參數 Technical Parameter：

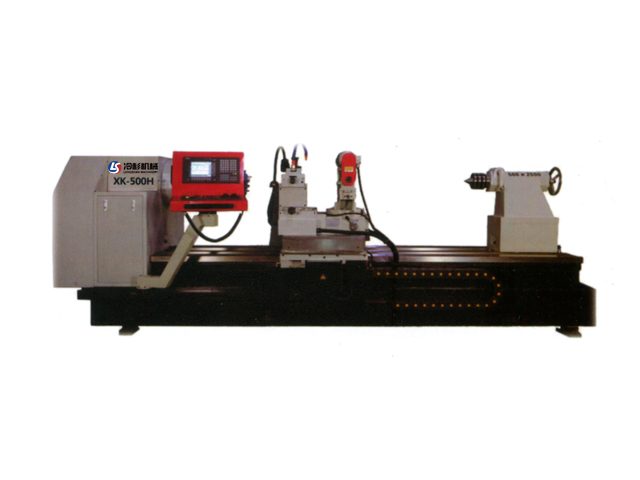

項目Item | XK500A | XK500H |
可加工項目Work | 各種肋槽、標記 Notching ang Logo | 各種肋槽、標記Notching ang Logo |
可工件材質 Workpiece material | 鑄鐵棍等Cast iron roller | 鑄鐵輥、高速鋼軋輥、復合輥、碳化鎢輥環等 Cast iron roller, high speed steel roll, compound roll, tungsten carbide roll ring, etc. |
適用螺紋規格 Rib trough specification | φ5-φ40mm | φ5-φ50 mm |
工件直徑 Diameter of workpiece | φ100 ?φ500mm | φ100-φ500 mm |
工件最大長度Max.Length | 2500 mm | 2500 mm |
切削方式Cutting type | 擺頭切削 Milling-head swinging cutting | 飛刀+擺頭切削 Milling-head swinging cutting and “fly—cutter” cutting |
編程方式 Programming mode | 自動編程automatic programming | 自動編程automatic programming |
頭架主軸錐孔 Headstock spindle bore-hole | MS5# | MS5# |
旋飛主軸驅動 The fly-cutter spindle power | 2KW | 3KW |
尾座主軸錐孔 Talstock spindle bore-hole | MS6# | MS6# |
機床總重量Machine Weight | 5000kg | 5900kg |
長×寬×高 Machine dimensions | 3900×1300×1600mm | 4500×1600×1500mm |
數控配置CNC system | 國產（可選西門子）made in china | 西門子SIEMENS 808D |
